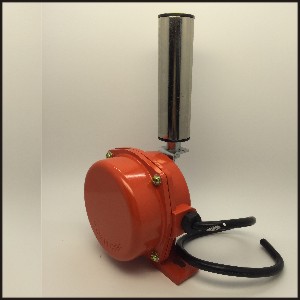

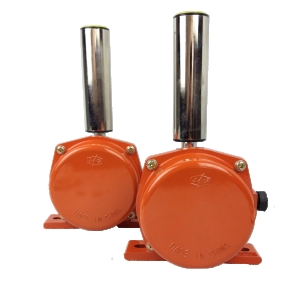

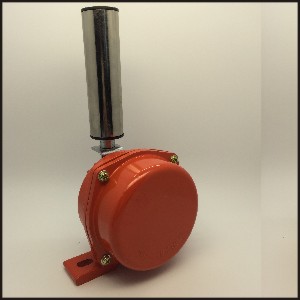

两级跑偏开关

产品介绍

概述：两级跑偏开关是带式输送机输送带跑偏检测的必要产品，对于输送带在出现跑偏的情况下起到自动报警和停机的一种安全保护装置，防止因皮带跑偏而造成重大安全事故。

工作原理：当输送带运行中出现跑偏时，输送带边缘触碰两级跑偏开关立辊并使立辊偏转，当立辊偏转角度达到1级开关角度时，开关发出报警信号。当输送带跑偏严重，达到2级开关角度时，开关发出停机信号，实现输送带跑偏故障自动停机。当跑偏故障排除后，胶带机正常运转时，开关立辊可自动复位，回到初始状态。

结构特点：1.本机采用铝合金材质精密压铸壳体，强度高，密封好； 2.外壳防护等级达IP67，可以恶劣环境中长期工作；3.机内采用进口行程开关，触点容量大，动作灵敏，可靠。

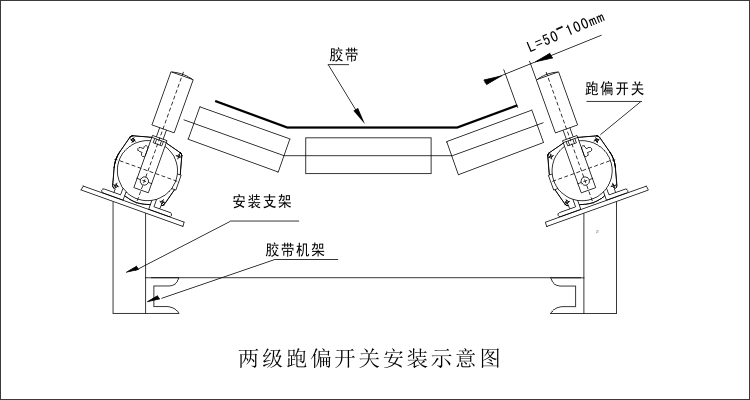

安装调整：本产品安装在胶带运输机沿线两线机架上, 1. 跑偏开关设在输送带两侧，立辊应与输送带边平面垂直，并使输送带两边位于立辊高度1/3处。 2.跑偏开关立辊与输送带正常位置的间距宜为50～100mm。3. 跑偏开关数量应根据输送机长度、类型及布置情况进行确定。一般应在输送机头部、尾部、凸弧段、凹弧段和在输送机中间位置进行设置。（注：当输送机较长时，在输送机中间位置可每隔30～35米设1对）。跑偏开关应通过安装支架与输送机中间架连接，开关支架应在输送机安装完成后与输送机机架焊接，跑偏开关与跑偏开关支架用螺栓固定。

接线方式：两级跑偏开关出厂时已配长度为0.6米电缆线，接线方式参照开关外部标签牌所标线色，连接常开或常闭。 如现场需从触点直接接线，拆开后盖后，重新装后盖时需拧紧后盖螺丝，防止漏水！

参数                      指标
使用环境条件          环境温度：－35℃—＋75℃相对湿度：不大于95％
一级动作角度          10、12、20°
二级动作角度          30、35、45°
极限角度                70°
触点数量                2常开+2常闭
触点容量                AV220V 10A 、AC380V 5A
>动作力（kg）       3kg
防护等级                IP67
可靠性                   ＞10万次
重量（kg)               2.5(kg)
